Ford Ka: Mandos

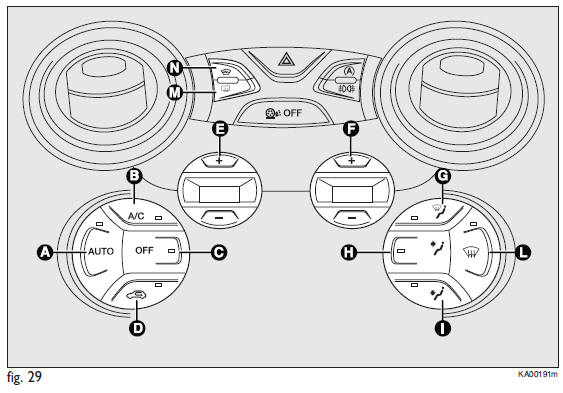

MANDOS fig. 29

Botón AUTO - A Activación de la función automática del climatizador

Pulsando el botón AUTO y configurando la temperatura deseada, el sistema regula la temperatura, la cantidad y la distribución del aire en el habitáculo y gestiona la activación del compresor

Botón A/C - B Activación/desactivación del compresor

Pulsando el botón, con el LED del botón encendido, se desactiva el compresor y se apaga el LED.

Cuando el compresor está desactivado:

•  el sistema desactiva la recirculación de aire para evitar que se empañen las ventanillas;
• es imposible introducir en el habitáculo aire a temperatura inferior a la temperatura exterior (la temperatura indicada en la pantalla parpadea cuando el sistema no garantiza que se alcancen las condiciones de confort requeridas);
•  la velocidad del ventilador se puede poner a cero manualmente (con el compresor habilitado la ventilación no puede descender por debajo de una barra visualizada en la pantalla).

Botón OFF − C Apagado del sistema

Al pulsar el botón OFF se desactiva el sistema.

Con el sistema apagado, las condiciones del sistema de climatización son las siguientes:

•  todos los LED están apagados;
•  la pantalla de la temperatura seleccionada está apagada;
•  la recirculación del aire está desactivada;
•  el compresor está desactivado;
•  el ventilador está apagado.

En este estado se puede activar o desactivar la recirculación sin que se active el sistema.

Botón − D Activación/desactivación recirculación de aire

Se recomienda activar la recirculación de aire interior en retenciones o al detenerse en túneles para evitar que entre aire contaminado del exterior.

LED del botón encendido = recirculación activada.

LED del botón apagado = recirculación desactivada.

En caso de temperaturas bajas o si el compresor se desactiva, la recirculación se desactiva forzadamente para evitar posibles fenómenos de empañamiento.

ADVERTENCIA Con la temperatura exterior es baja, no se recomienda utilizar la función de recirculación del aire ya que las ventanillas podrían empañarse rápidamente.

Botones +, -, E Configuración de la temperatura deseada

Pulsando el botón + se aumenta la temperatura requerida en el habitáculo hasta alcanzar el valor HI (calefacción máxima).

Pulsando el botón - disminuye la temperatura requerida en el habitáculo hasta alcanzar el valor LO (refrigeración máxima).

ADVERTENCIA Si el líquido de calefacción no está lo suficientemente caliente, no se activa inmediatamente la velocidad máxima del ventilador para limitar que en el habitáculo entre aire que no esté lo suficientemente caliente.

Botones +, -, F Regulación de la velocidad del ventilador

Pulsando los botones + o - respectivamente, se aumenta o se disminuye la velocidad del ventilador que aparece en las barras iluminadas de la pantalla.

El ventilador puede excluirse sólo si se ha desactivado el compresor (botón B).

Para restablecer el control automático de la velocidad del ventilador, pulsar el botón AUTO.

Botones − G H I Selección manual de la distribución del aire

Pulsando los botones se puede configurar una de las cinco posibles distribuciones del flujo de aire:

hacia los difusores del parabrisas y de las ventanillas laterales delanteras para el desempañamiento o antivaho de las ventanillas.

hacia las salidas centrales y laterales del salpicadero para la ventilación del tronco y del rostro en las estaciones cálidas.

hacia los difusores de la zona de los pies de las plazas delanteras.

La tendencia natural del calor a dispersarse hacia arriba permite calentar el habitáculo en el menor tiempo posible, generando una rápida sensación de calor.

distribución entre los difusores de la zona de los pies (aire más caliente) y las salidas del salpicadero (aire más fresco).

distribución entre los difusores de la zona de los pies y los difusores del parabrisas y de las ventanillas laterales delanteras.

Esta distribución permite una buena calefacción del habitáculo previniendo el posible empañamiento de las ventanillas.

La distribución de aire seleccionada se visualiza cuando se encienden los LED de dichos botones.

Para restablecer el control automático de la distribución del aire, pulsar el botón AUTO.

Botón − L Desempañamiento/antivaho rápido de las ventanillas delanteras

Pulsando el botón el sistema activa todas las funciones necesarias para el desempañamiento/antivaho rápido, es decir:

•  activa el compresor (cuando las condiciones climáticas lo permiten);
•  desactiva la recirculación del aire;
•  configura la temperatura máxima del aire (HI);
•  activa la velocidad del ventilador en función de la temperatura del líquido refrigerante;
•  dirige el flujo de aire hacia el parabrisas y los cristales laterales delanteros;
•  activa la luneta térmica;
•  activa el parabrisas térmico (si está presente).

ADVERTENCIA La función permanece activa durante aproximadamente 3 minutos desde el momento en el que el líquido de refrigeración del motor alcanza una temperatura suficientemente caliente.
